<기계부품,산업용품 전문 쇼핑몰. 착한가격 모두다몰>

>가격표를 클릭하시면 상품의 현재가격을 알수있읍니다<

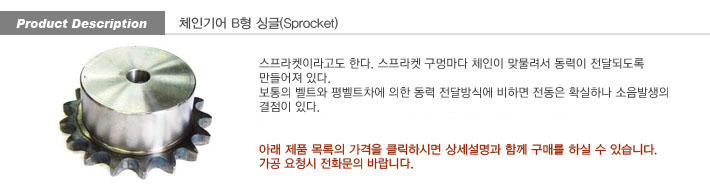

[ 체인기어 B형 싱글 규격표 ]

	#25				#35					#40
T	외경	보스경	총장	축경	T	외경	보스경	총장	축경	T	외경	보스경	총장	축경
9	21	14	18	8	9	32	22	22	8	9	43	28	25	10
10	23	16	18	8	10	35	24	22	8	10	47	32	25	10
11	25	18	18	8	11	38	27	22	8	11	51	36	25	10
12	28	20	18	8	12	41	30	22	8	12	55	39	25	10
13	30	20	18	8	13	44	30	22	8	13	59	39	25	10
14	32	21	18	8	14	47	33	22	8	14	63	43	32	10
15	34	23	18	8	15	51	35	22	8	15	67	46	32	10
16	36	25	18	8	16	54	35	22	8	16	71	50	32	10
17	38	27	18	8	17	57	40	25	8	17	76	50	32	12
18	40	29	18	8	18	60	40	25	8	18	80	50	35	12
19	42	30	18	8	19	63	45	25	8	19	84	55	35	12
20	44	30	20	8	20	66	45	25	8	20	88	55	35	12
21	46	30	20	9.5	21	69	45	25	9.5	21	92	55	35	12
22	48	30	20	9.5	22	72	50	25	9.5	22	96	60	35	12
23	50	30	20	9.5	23	75	50	25	9.5	23	100	60	35	12
24	52	30	20	9.5	24	78	50	25	9.5	24	104	60	35	12
25	54	35	20	9.5	25	81	50	30	9.5	25	108	60	35	12
26	56	35	20	9.5	26	84	60	30	9.5	26	112	60	35	14
27	58	35	20	9.5	27	87	60	30	9.5	27	116	75	35	14
28	60	35	20	9.5	28	90	60	30	9.5	28	120	75	35	14
29	62	35	20	9.5	29	93	60	30	9.5	29	124	75	35	14
30	64	35	20	9.5	30	96	60	30	9.5	30	128	75	35	14
										31	133	88	40	19
										32	137	88	40	19
										33	141	88	40	19
										34	145	88	40	19
										35	149	88	40	19
										36	153	88	40	19
										37	157	88	40	19
										38	161	88	40	19
										39	165	88	40	19
										40	169	88	40	19
										41	173	98	40	19
										42	177	98	40	19
										43	181	98	40	19
										44	185	98	40	19
										45	189	98	40	19
										46	193	98	40	19
										47	197	98	40	19
										48	201	98	40	19
										49	205	98	40	19
										50	209	98	40	19
	#50				#60					#80
T	외경	보스경	총장	축경	T	외경	보스경	총장	축경	T	외경	보스경	총장	축경
9	53	34	30	10	9	64	41	35	10	9	85	55	50	14
10	58	39	30	10	10	70	47	35	1	10	93	57	50	14
11	64	44	30	10	11	76	53	40	14	11	102	65	50	14
12	69	49	30	10	12	83	53	40	14	12	110	73	50	14
13	74	50	35	10	13	89	60	40	14	13	118	78	50	14
14	79	50	35	10	14	95	65	40	14	14	127	86	50	14
15	84	50	35	10	15	101	70	40	14	15	135	90	50	14
16	89	60	40	12	16	107	70	45	14	16	143	90	50	14
17	94	60	40	12	17	113	75	45	14	17	151	90	50	14
18	100	60	40	12	18	119	75	45	14	18	159	90	50	14
19	105	70	40	12	19	126	75	45	14	19	167	90	50	14
20	110	70	40	12	20	132	80	45	14	20	175	100	50	14
21	115	70	40	14	21	138	80	45	14	21	184	100	50	14
22	120	70	40	14	22	144	80	45	16	22	192	100	50	14
23	125	70	40	14	23	150	90	45	16	23	200	110	50	14
24	130	70	40	14	24	156	90	45	16	24	208	110	50	14
25	135	80	40	14	25	162	90	45	16	25	216	120	50	14
26	140	80	40	16	26	168	90	45	16	26	224	120	50	14
27	145	80	40	16	27	174	100	45	16	27	233	120	50	14
28	150	90	40	16	28	180	110	45	16	28	241	130	50	14
29	155	90	40	16	29	187	110	45	16	29	249	130	50	14
30	161	90	40	16	30	193	110	45	16	30	257	130	50	14
31	166	108	45	19	31	199	127	50	25	31	265	147	60	14
32	171	108	45	19	32	205	127	50	25	32	273	147	60	14
33	176	108	45	19	33	211	127	50	25	33	281	147	60	14
34	181	108	45	19	34	217	127	50	25	34	289	147	60	14
35	186	108	45	19	35	223	127	50	25	35	297	147	60	14
36	191	108	45	25	36	229	127	50	25	36	306	147	60	14
37	196	108	45	25	37	235	127	50	25	37	314	147	60	14
38	201	108	45	25	38	241	127	50	25	38	322	147	60	14
39	206	108	45	25	39	247	127	50	25	39	330	147	60	14
40	211	108	45	25	40	253	127	50	25	40	338	147	60	14
41	216	118	45	25
42	221	118	45	25
43	226	118	45	25
44	231	118	45	25
45	237	118	45	25
46	242	118	45	25
47	247	118	45	25
48	252	118	45	25
49	257	118	45	25
50	262	118	45	25
	#100				#120
T	외경	보스경	총장	축경	T	외경	보스경	총장	축경
9	106	60	70	20	9	128	73	70	25
10	117	65	70	20	10	140	80	70	25
11	127	75	70	20	11	153	90	70	25
12	138	85	70	25	12	165	100	70	25
13	148	95	70	25	13	177	110	75	25
14	158	100	70	25	14	190	120	75	25
15	168	100	70	25	15	202	120	75	25
16	179	110	75	25	16	214	130	80	25
17	189	110	75	25	17	227	130	80	25
18	199	120	75	25	18	239	130	80	25
19	209	120	75	25	19	251	130	80	25
20	220	120	75	25	20	263	130	80	25
21	230	150	70	25	21	276	157	80	25
22	240	150	70	25	22	288	157	80	25
23	250	150	70	25	23	300	157	80	25
24	260	150	70	25	24	312	157	80	25
25	270	150	70	25	25	324	157	80	25
26	281	150	70	25	26	337	167	80	25
27	291	150	70	25	27	349	167	80	25
28	301	150	70	25
29	311	150	70	25
30	321	150	70	25

B형싱글 체인기어(체인 스프라켓) 규격표



체인기어(체인 스프라켓) B형 싱글 가격표

	#25	#35	#40	#50	#60	#80	#100	#120
10T	#25, 10T 1EA 1,050원 [상세보기]	#35, 10T 1EA 1,050원 [상세보기]	#40, 10T 1EA 1,150원 [상세보기]	#50, 10T 1EA 1,610원 [상세보기]	#60, 10T 1EA 2,060원 [상세보기]	#80, 10T 1EA 5,010원 [상세보기]	#100, 10T 1EA 12,850원 [상세보기]	#120, 10T 1EA 19,280원 [상세보기]
11T	#25, 11T 1EA 1,100원 [상세보기]	#35, 11T 1EA 1,100원 [상세보기]	#40, 11T 1EA 1,240원 [상세보기]	#50, 11T 1EA 1,690원 [상세보기]	#60, 11T 1EA 2,750원 [상세보기]	#80, 11T 1EA 5,600원 [상세보기]	#100, 11T 1EA 13,770원 [상세보기]	#120, 11T 1EA 20,200원 [상세보기]
12T	#25, 12T 1EA 1,100원 [상세보기]	#35, 12T 1EA 1,100원 [상세보기]	#40, 12T 1EA 1,290원 [상세보기]	#50, 12T 1EA 1,930원 [상세보기]	#60, 12T 1EA 3,170원 [상세보기]	#80, 12T 1EA 6,430원 [상세보기]	#100, 12T 1EA 14,690원 [상세보기]	#120, 12T 1EA 22,030원 [상세보기]
13T	#25, 13T 1EA 1,190원 [상세보기]	#35, 13T 1EA 1,190원 [상세보기]	#40, 13T 1EA 1,420원 [상세보기]	#50, 13T 1EA 2,200원 [상세보기]	#60, 13T 1EA 3,490원 [상세보기]	#80, 13T 1EA 7,250원 [상세보기]	#100, 13T 1EA 16,520원 [상세보기]	#120, 13T 1EA 26,620원 [상세보기]
14T	#25, 14T 1EA 1,240원 [상세보기]	#35, 14T 1EA 1,240원 [상세보기]	#40, 14T 1EA 1,610원 [상세보기]	#50, 14T 1EA 2,390원 [상세보기]	#60, 14T 1EA 3,860원 [상세보기]	#80, 14T 1EA 8,170원 [상세보기]	#100, 14T 1EA 18,360원 [상세보기]	#120, 14T 1EA 31,210원 [상세보기]
15T	#25, 15T 1EA 1,290원 [상세보기]	#35, 15T 1EA 1,290원 [상세보기]	#40, 15T 1EA 1,690원 [상세보기]	#50, 15T 1EA 2,700원 [상세보기]	#60, 15T 1EA 4,260원 [상세보기]	#80, 15T 1EA 9,000원 [상세보기]	#100, 15T 1EA 20,200원 [상세보기]	#120, 15T 1EA 33,970원 [상세보기]
16T	#25, 16T 1EA 1,380원 [상세보기]	#35, 16T 1EA 1,380원 [상세보기]	#40, 16T 1EA 1,930원 [상세보기]	#50, 16T 1EA 3,310원 [상세보기]	#60, 16T 1EA 5,050원 [상세보기]	#80, 16T 1EA 10,100원 [상세보기]	#100, 16T 1EA 22,950원 [상세보기]	#120, 16T 1EA 39,470원 [상세보기]
17T	#25, 17T 1EA 1,470원 [상세보기]	#35, 17T 1EA 1,470원 [상세보기]	#40, 17T 1EA 2,110원 [상세보기]	#50, 17T 1EA 3,760원 [상세보기]	#60, 17T 1EA 5,880원 [상세보기]	#80, 17T 1EA 10,830원 [상세보기]	#100, 17T 1EA 24,790원 [상세보기]	#120, 17T 1EA 45,900원 [상세보기]
18T	#25, 18T 1EA 1,610원 [상세보기]	#35, 18T 1EA 1,610원 [상세보기]	#40, 18T 1EA 2,340원 [상세보기]	#50, 18T 1EA 3,900원 [상세보기]	#60, 18T 1EA 6,190원 [상세보기]	#80, 18T 1EA 11,840원 [상세보기]	#100, 18T 1EA 29,380원 [상세보기]	#120, 18T 1EA 49,570원 [상세보기]
19T	#25, 19T 1EA 1,690원 [상세보기]	#35, 19T 1EA 1,690원 [상세보기]	#40, 19T 1EA 2,610원 [상세보기]	#50, 19T 1EA 4,500원 [상세보기]	#60, 19T 1EA 6,750원 [상세보기]	#80, 19T 1EA 13,500원 [상세보기]	#100, 19T 1EA 31,210원 [상세보기]	#120, 19T 1EA 53,240원 [상세보기]
20T	#25, 20T 1EA 1,800원 [상세보기]	#35, 20T 1EA 1,800원 [상세보기]	#40, 20T 1EA 2,810원 [상세보기]	#50, 20T 1EA 4,730원 [상세보기]	#60, 20T 1EA 7,530원 [상세보기]	#80, 20T 1EA 15,150원 [상세보기]	#100, 20T 1EA 34,880원 [상세보기]	#120, 20T 1EA 56,000원 [상세보기]
21T	#25, 21T 1EA 1,970원 [상세보기]	#35, 21T 1EA 1,970원 [상세보기]	#40, 21T 1EA 2,980원 [상세보기]	#50, 21T 1EA 5,100원 [상세보기]	#60, 21T 1EA 8,120원 [상세보기]	#80, 21T 1EA 16,520원 [상세보기]	#100, 21T 1EA 37,640원 [상세보기]	#120, 21T 1EA 62,420원 [상세보기]
22T	#25, 22T 1EA 2,110원 [상세보기]	#35, 22T 1EA 2,110원 [상세보기]	#40, 22T 1EA 3,310원 [상세보기]	#50, 22T 1EA 5,270원 [상세보기]	#60, 22T 1EA 8,760원 [상세보기]	#80, 22T 1EA 17,630원 [상세보기]	#100, 22T 1EA 45,540원 [상세보기]	#120, 22T 1EA 71,970원 [상세보기]
23T	#25, 23T 1EA 2,250원 [상세보기]	#35, 23T 1EA 2,250원 [상세보기]	#40, 23T 1EA 3,540원 [상세보기]	#50, 23T 1EA 5,600원 [상세보기]	#60, 23T 1EA 9,550원 [상세보기]	#80, 23T 1EA 18,360원 [상세보기]	#100, 23T 1EA 48,740원 [상세보기]	#120, 23T 1EA 77,110원 [상세보기]
24T	#25, 24T 1EA 2,390원 [상세보기]	#35, 24T 1EA 2,390원 [상세보기]	#40, 24T 1EA 3,820원 [상세보기]	#50, 24T 1EA 6,110원 [상세보기]	#60, 24T 1EA 10,650원 [상세보기]	#80, 24T 1EA 19,460원 [상세보기]	#100, 24T 1EA 52,130원 [상세보기]	#120, 24T 1EA 83,280원 [상세보기]
25T	#25, 25T 1EA 2,610원 [상세보기]	#35, 25T 1EA 2,610원 [상세보기]	#40, 25T 1EA 4,090원 [상세보기]	#50, 25T 1EA 6,470원 [상세보기]	#60, 25T 1EA 11,750원 [상세보기]	#80, 25T 1EA 20,560원 [상세보기]	#100, 25T 1EA 54,390원 [상세보기]	#120, 25T 1EA 88,420원 [상세보기]
26T	#25, 26T 1EA 2,810원 [상세보기]	#35, 26T 1EA 2,810원 [상세보기]	#40, 26T 1EA 4,260원 [상세보기]	#50, 26T 1EA 6,830원 [상세보기]	#60, 26T 1EA 12,580원 [상세보기]	#80, 26T 1EA 22,950원 [상세보기]	#100, 26T 1EA 58,190원 [상세보기]	#120, 26T 1EA 95,620원 [상세보기]
27T	#25, 27T 1EA 2,940원 [상세보기]	#35, 27T 1EA 2,940원 [상세보기]	#40, 27T 1EA 4,460원 [상세보기]	#50, 27T 1EA 7,300원 [상세보기]	#60, 27T 1EA 13,950원 [상세보기]	#80, 27T 1EA 23,960원 [상세보기]	#100, 27T 1EA 60,660원 [상세보기]
28T	#25, 28T 1EA 3,030원 [상세보기]	#35, 28T 1EA 3,030원 [상세보기]	#40, 28T 1EA 4,770원 [상세보기]	#50, 28T 1EA 7,840원 [상세보기]	#60, 28T 1EA 15,290원 [상세보기]	#80, 28T 1EA 25,250원 [상세보기]	#100, 28T 1EA 64,770원 [상세보기]
29T	#25, 29T 1EA 3,310원 [상세보기]	#35, 29T 1EA 3,310원 [상세보기]	#40, 29T 1EA 5,010원 [상세보기]	#50, 29T 1EA 8,450원 [상세보기]	#60, 29T 1EA 16,890원 [상세보기]	#80, 29T 1EA 26,620원 [상세보기]	#100, 29T 1EA 68,890원 [상세보기]
30T	#25, 30T 1EA 3,490원 [상세보기]	#35, 30T 1EA 3,490원 [상세보기]	#40, 30T 1EA 5,320원 [상세보기]	#50, 30T 1EA 9,000원 [상세보기]	#60, 30T 1EA 18,540원 [상세보기]	#80, 30T 1EA 27,720원 [상세보기]	#100, 30T 1EA 74,030원 [상세보기]
31T		#35, 31T 1EA 5,000원 [상세보기]	#40, 31T 1EA 6,060원 [상세보기]	#50, 31T 1EA 9,730원 [상세보기]	#60, 31T 1EA 19,090원 [상세보기]	#80, 31T 1EA 29,190원 [상세보기]
32T		#35, 32T 1EA 5,230원 [상세보기]	#40, 32T 1EA 6,240원 [상세보기]	#50, 32T 1EA 10,190원 [상세보기]	#60, 32T 1EA 19,740원 [상세보기]	#80, 32T 1EA 30,480원 [상세보기]
33T		#35, 33T 1EA 5,360원 [상세보기]	#40, 33T 1EA 6,430원 [상세보기]	#50, 33T 1EA 10,740원 [상세보기]	#60, 33T 1EA 20,380원 [상세보기]	#80, 33T 1EA 31,760원 [상세보기]
34T		#35, 34T 1EA 5,590원 [상세보기]	#40, 34T 1EA 6,610원 [상세보기]	#50, 34T 1EA 11,290원 [상세보기]	#60, 34T 1EA 20,680원 [상세보기]	#80, 34T 1EA 33,140원 [상세보기]
35T		#35, 35T 1EA 5,950원 [상세보기]	#40, 35T 1EA 6,890원 [상세보기]	#50, 35T 1EA 11,840원 [상세보기]	#60, 35T 1EA 21,670원 [상세보기]	#80, 35T 1EA 34,520원 [상세보기]
36T		#35, 36T 1EA 8,320원 [상세보기]	#40, 36T 1EA 11,620원 [상세보기]	#50, 36T 1EA 15,930원 [상세보기]	#60, 36T 1EA 26,010원 [상세보기]	#80, 36T 1EA 47,300원 [상세보기]
37T		#35, 37T 1EA 8,540원 [상세보기]	#40, 37T 1EA 12,030원 [상세보기]	#50, 37T 1EA 16,660원 [상세보기]	#60, 37T 1EA 27,350원 [상세보기]	#80, 37T 1EA 50,380원 [상세보기]
38T		#35, 38T 1EA 8,840원 [상세보기]	#40, 38T 1EA 12,550원 [상세보기]	#50, 38T 1EA 17,480원 [상세보기]	#60, 38T 1EA 28,780원 [상세보기]	#80, 38T 1EA 53,470원 [상세보기]
39T		#35, 39T 1EA 9,150원 [상세보기]	#40, 39T 1EA 13,060원 [상세보기]	#50, 39T 1EA 18,100원 [상세보기]	#60, 39T 1EA 30,120원 [상세보기]	#80, 39T 1EA 56,550원 [상세보기]
40T		#35, 40T 1EA 9,250원 [상세보기]	#40, 40T 1EA 13,580원 [상세보기]	#50, 40T 1EA 18,820원 [상세보기]	#60, 40T 1EA 31,880원 [상세보기]	#80, 40T 1EA 60,660원 [상세보기]

자료제공 : 기계부품, 공구, 산업용품 전문 모두다몰 www.modudamall.com





체인기어 B형 싱글을 밸트콘베어 구동부에 적용한 사진입니다.





체인기어 B형 싱글을 스키너에 적용한 사진입니다.





RS100번 15T 체인기어(체인 스프라켓) 사진입니다.

















체인기어 B형 싱글을 고액분리기 구동부에 적용한 사진으로,모터측에는

RS100번 15T 체인기어(체인 스프라켓)를 사용하였고 샤프트 측에는

RS100번 18T 체인기어(체인 스프라켓)를 사용하였읍니다.



---------------------------------------------------------------------------------------
